什么是镜头解剖？为什么要做拆解？

镜头解剖，指的是把摄影镜头按光学、机械、电子三大系统逐层分解，观察其内部构造与装配逻辑。拆解的目的有三： - **维修**：定位霉斑、排线断裂或对焦马达故障； - **改装**：更换光圈叶片、加装手动对焦齿轮； - **学习**：理解不同品牌的光学设计差异。 自问：普通爱好者有必要拆镜头吗？答：只要掌握正确步骤并准备无尘环境，风险可控，且能大幅提升对器材的认知。 ---

拆解前必须准备的五大工具

1. **精密螺丝刀组**：至少包含JIS与十字两种规格，防止螺丝滑牙。 2. **无尘手套与指套**：避免指纹污染镜片镀膜。 3. **可调温电烙铁**：用于焊开排线或马达触点。 4. **镜头橡皮开盖器**：轻松旋开前/后组压环，不伤漆面。 5. **高倍放大镜与头灯**：检查镜筒内微小螺丝与垫片位置。 **提示**：所有螺丝按拆卸顺序贴在标签纸上，拍照记录原始方位，回装时零误差。 ---

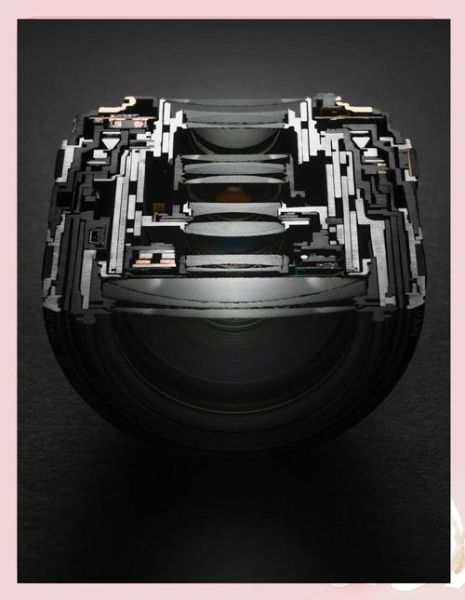

镜头结构图解：从外到内的七层剖面

1. 外壳与卡口

- **金属卡口**：承载与机身的通讯触点，尼康F卡口为四爪锁紧，佳能EF为三爪。 - **防尘橡胶圈**：位于卡口根部，老化后易脱落，需定期更换。 ---

2. 对焦环与变焦环

- **螺旋导槽**：多数镜头采用铜或POM塑料制成，润滑脂干涸会导致卡顿。 - **编码器磁环**：无反镜头常见，记录转动角度，拆解时远离强磁。 ---

3. 镜组与镜筒

- **前组**：通常胶合两片低色散玻璃，表面镀氟化镁增透。 - **浮动镜组**：微距镜头特有，通过凸轮机构前后移动补偿像差。 - **后组**：靠近传感器，轻微倾斜即导致边缘画质崩坏，需用定心仪校准。 ---

4. 光圈单元

- **叶片材质**：高端镜头使用镀铍铜，耐疲劳；入门镜头为黑色聚酰亚胺。 - **驱动方式**： - 电磁驱动：响应快，索尼GM系列典型； - 机械拨杆：尼康D头沿用，拆解后需复位弹簧张力。 ---

5. 防抖系统

- **陀螺仪**：检测抖动方向，频率高达8kHz，焊接时注意静电。 - **悬浮镜组**：由四根铍铜弹片悬挂，位移量约±0.5mm，拆解后需重新做中心校准。 ---

6. 主板与排线

- **MCU芯片**：控制对焦马达与防抖算法，部分型号需刷固件。 - **柔性排线**：反复弯折易断裂，更换时需匹配阻抗（常见50Ω）。 ---

7. 马达与传感器

- **超声波马达**：环形USM拆解后需重新涂导电胶，否则对焦异响。 - **线性霍尔传感器**：检测镜组位置，灰尘会导致跑焦，用无水乙醇清洁。 ---

镜头拆解步骤：以佳能EF 50mm f/1.4为例

步骤一：拆除前后盖与滤镜环

- 用橡皮开盖器逆时针旋转前压环，露出三颗固定螺丝。 - **注意**：压环下有垫片，厚度决定无限远合焦位置，不可丢失。 ---

步骤二：分离对焦环与镜筒

- 撬开对焦环橡胶皮，卸下四颗JIS螺丝，轻轻提起环体。 - 记录导槽润滑脂颜色（通常为白色锂基脂），回装时补充等量。 ---

步骤三：取出光学镜组

- 旋开镜筒中段三颗定位螺丝，将整个镜组垂直提出。 - **关键**：镜组尾部有光圈拨杆，先向左旋转15°再拔出，避免折断。 ---

步骤四：拆解光圈单元

- 卸下光圈马达盖板的两颗十字螺丝，断开排线插头。 - 用镊子取出光圈叶片，按原始顺序排列在软垫上，**叶片方向装反会导致光圈卡死**。 ---

步骤五：清洁与回装

- 镜片用无水乙醇+无尘布单向擦拭，镀膜脱落区域用氧化铈抛光膏轻磨。 - 回装时按逆序操作，每拧紧一颗螺丝即测试一次对焦，确保无卡顿。 ---

常见错误与风险规避

- **错误1**：用普通十字刀拆JIS螺丝，导致螺丝圆角。 解决：购买JIS标准刀头，成本不到20元。 - **错误2**：未标记垫片顺序，回装后无限远不合焦。 解决：用手机微距拍摄垫片叠放状态，放大后逐片比对。 - **错误3**：在无尘罩外拆解，传感器进灰。 解决：搭建简易PVC无尘箱，成本百元内，风机加HEPA滤芯即可。 ---

进阶技巧：如何无损改装手动光圈

1. 找到光圈马达排线，用万用表测量驱动电压（通常5V）。 2. 焊接微型拨杆开关到排线两端，实现手动开合。 3. **测试**：将镜头装到机身，调至M档，拨动开关观察光圈缩放是否同步。 此改装适用于视频拍摄，避免机身驱动噪音。 ---

拆解后的测试与校准

- **对焦精度**：使用LensCal靶标，在最大光圈下测试中心与边缘，误差超过±5单位需调整镜组垫片。 - **防抖功能**：手持1/4s快门拍摄文字，对比开启/关闭防抖的清晰度差异。 - **跑焦检测**：DPP软件查看RAW文件EXIF，核对焦点与实际拍摄距离是否匹配。
