菲涅尔镜头是什么？一分钟看懂它的结构与原理

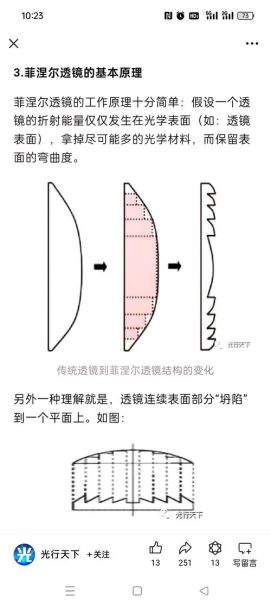

菲涅尔镜头（Fresnel Lens）最早由法国物理学家奥古斯丁·菲涅尔在19世纪初提出，用来替代传统厚重球面透镜。它把传统透镜的连续曲面“压缩”成一系列同心圆环，**每一环都是一个独立的折射面**，整体厚度骤减，重量也随之大幅减轻。
自问自答：它为什么能变薄？
因为传统透镜靠连续曲面折射光线，菲涅尔镜头把曲面“切片”后平铺，**保留光学效果却去掉多余玻璃**，所以厚度只有几毫米。
菲涅尔镜头怎么用？五大场景一次讲透
1. 太阳能聚光：把阳光“捆”成一束
在太阳能集热器里，**菲涅尔镜头常被用作聚光器**，将大面积阳光聚焦到一点，提高集热效率。实际安装时，镜头与吸热管保持固定焦距，**跟踪支架随太阳角度旋转**，确保焦点始终落在吸热管上。
2. 灯塔照明：让光束射出几十公里
传统灯塔使用多组球面透镜，重量以吨计；换上菲涅尔镜头后，**重量减少90%以上**，运输与维护成本直线下降。通过调整环距与曲率，还能**精准控制光束角度**，避免光污染。
3. 汽车HUD抬头显示：把仪表“投”到玻璃上
车载HUD需要将LCD图像放大并投射到挡风玻璃，**菲涅尔镜头因轻薄、成像面积大**成为首选。设计时把镜头做成弧形，**与挡风玻璃曲率匹配**，减少畸变。
4. VR头显：放大微屏不增重量
VR设备里，屏幕距离眼睛仅几厘米，需要极高放大倍率。菲涅尔镜头**在轻薄与放大倍率之间取得平衡**，但容易产生“光环”伪影。厂商通过**优化环距与表面处理**降低杂散光。
5. 家用投影：百元打造百寸大屏
DIY爱好者把菲涅尔镜头与手机盒子结合，**成本不到200元**就能投出100英寸画面。关键是**镜头焦距与手机屏尺寸匹配**，否则画面边缘会模糊。
菲涅尔镜头怎么选？关键参数全解析
- 焦距：决定镜头与成像面的距离，短焦距适合紧凑空间，长焦距适合远距离聚光。
- 环距（Pitch）：环距越小，成像越细腻，但加工难度与成本同步上升。
- 材质：PMMA（亚克力）透光率92%，重量轻；PC抗冲击，但透光率略低。
- 面型：平面型易安装，弧形可匹配曲面，但需定制模具。
菲涅尔镜头常见疑问Q&A
Q：菲涅尔镜头会失真吗？
会，但**失真主要来自环状结构**。通过**非球面环设计**与**抗反射涂层**可把畸变降到肉眼难辨。
Q：能替代单反镜头吗？
目前不能。单反需要极高分辨率与低色散，菲涅尔镜头**在高像素场景下仍逊于复合透镜**。
Q：如何清洁菲涅尔镜头？
用**气吹去尘→镜头笔轻扫→无水酒精+超纤布单向擦拭**，避免环槽积灰影响透光。
进阶玩法：自制太阳能烧烤炉
材料：A4尺寸菲涅尔镜头（焦距30 cm）、铝箔烤盘、黑色耐热锅、支架。
步骤：
- 将镜头固定在支架，**对准太阳**。
- 调整高度，使焦点落在锅底，**光斑直径控制在2 cm以内**。
- 10分钟内锅底温度可达250 ℃，**可煎蛋或烤香肠**。
注意：操作时戴墨镜，**避免直视焦点**。
行业趋势：柔性菲涅尔镜头正在崛起
传统菲涅尔镜头为硬质PMMA，**柔性PET基材**的出现让镜头可卷曲收纳。三星已将其用于**可折叠手机外屏**，实现阳光下高亮显示。下一步，**纳米压印技术**有望把环距缩小到微米级，**成像质量逼近玻璃透镜**。
